Сінхронны генератар супраць генератара з пастаяннымі магнітамі для малой ГЭС: поўнае параўнанне (2026)

1. Ці сапраўды генератар з пастаяннымі магнітамі выйграе ў эфектыўнасці пры няпоўнай нагрузцы?

Так, але на 2–4 працэнтныя пункты, і толькі з улікам уласных страт пераўтваральніка ў складзе пакета. Эфектыўнасць гідрагенератара пры частковай нагрузцы ў параўнанні з намінальнай нагрузкай - гэта тое, дзе гэтыя дзве канструкцыі сапраўды раздзяляюцца: ротар з накручаным полем спальвае 1–2% ад намінальнай магутнасці пры ўзбуджэнні пры поўнай нагрузцы і прапарцыйна больш астатняй магутнасці пры падзенні нагрузкі, у той час як ротар з магнітам не спальвае наогул нічога.

Правядзіце арыфметыку, перш чым паверыць брашуры

Возьмем станцыю магутнасцю 200 кВт, якая працуе 5000 гадзін у год пры сярэдняй нагрузцы 60%. Разрыў у эфектыўнасці ў 2 балы дае прыкладна 12 000 кВт.гадз дадаткова ў год — каля 960 долараў ЗША пры цане 0,08 долараў ЗША/кВт-гадз, або 19 000 долараў ЗША за 20 гадоў. Уся гэтая сума залежыць ад эфектыўнасці гідрагенератара пры частковай нагрузцы ў параўнанні з намінальнай нагрузкай у вашым рэальным профілі; каталожная крывая, намаляваная ў адной ацэначнай кропцы, аднолькава падыходзіць для абодвух дызайнаў.

Цяпер адніміце астатнюю частку ўпакоўкі. Надбаўка PMG у 15 % да генератара коштам 60 000 долараў ЗША складае 9 000 долараў ЗША, а поўны сеткавы пераўтваральнік дадае 15 000–25 000 долараў ЗША плюс 2–3 % страт пры канверсіі. На ўстойлівым месцы са стабільнай сеткай акупнасць ніколі не прыходзіць. На праточнай пляцоўцы, дзе апарат паўгода знаходзіцца пры нагрузцы 30-50%, той жа разрыў павялічваецца да 4-6 пунктаў і пераўтваральнік пачынае зарабляць.

• ✅ PMG выйграе, калі: паток моцна вар'іруецца, участак адключаны ад сеткі, нікога няма на месцы штодня, хуткасць турбіны ніжэй за 375 абаротаў у хвіліну.

• ✅ Wound-field выйграе, калі: вы працуеце паралельна з сеткай або дызельнай устаноўкай, вам патрэбна рэактыўная магутнасць, запасныя часткі павінны падлягаць лакальнаму рамонту, капітальныя выдаткі абмежаваныя.

• ❌ Не купляйце PMG, каб «зэканоміць 10 %» на сайце, які працуе на этапе распрацоўкі — гэтыя 10 % — гэта маркетынгавая лічба, а не лічба профілю нагрузкі.

Тэмпература магніта - гэта схаваная рызыка: стандартны NdFeB назаўжды губляе трываласць пры тэмпературы вышэй прыкладна за 120 °C, таму PMG на блоку з нізкім напорам з дрэннай вентыляцыяй патрабуе альбо праектнага запасу, альбо магнітаў SmCo большага кошту. WEIERTE вызначае марку магніта ў залежнасці ад вымеранай тэмпературы ротара, а не ў залежнасці ад навакольнага асяроддзя, пазначанага на таблічцы.

✅ Вынік: PMG акупляецца толькі на сайтах, якія большую частку года працуюць значна ніжэй за намінальную прадукцыйнасць.

2. Як хуткасць і колькасць полюсаў вызначаюць паміж прамым прывадам і каробкай перадач?

Сінхронная хуткасць прывязана да колькасці полюсаў і частаце, таму колькасць полюсаў вырашае, ці можа ваша турбіна кіраваць генератарам без каробкі перадач. Такім чынам, выбар хуткасці і колькасці полюсаў для працы гідрагенератара з прамым прывадам з'яўляецца першым механічным рашэннем для любой схемы з нізкім напорам, а не запозненай думкай пасля выбару турбіны.

Адносіны фіксаваныя: n = 120 × f ÷ p, дзе n — абароты ў хвіліну, f — частата ў Гц, p — колькасць полюсаў на пару фаз.

Кампраміс каробкі перадач у адным абзацы

Двухступеньчатая каробка перадач дадае 1,5–3% механічных страт, масла, ушчыльненняў і адзінай найбольш распаўсюджанай крыніцы прастояў малых ГЭС — але яна дазваляе выкарыстоўваць танны 4-полюсны генератар з 1500 абаротамі ў хвіліну замест 32-полюснай машыны з 2-метровым ротарам. Ніжэй за 375 абаротаў у хвіліну PMG з непасрэдным прывадам звычайна выйграе па кошту на працягу ўсяго тэрміну службы, таму што нагрузка на тэхнічнае абслугоўванне каробкі перадач перавышае прэмію генератара; вышэй за 750 абаротаў у хвіліну стандартная 4- ці 6-полюсная сінхронная машына падключаецца прама да вала, а скрынка перадач - чыстая трата.

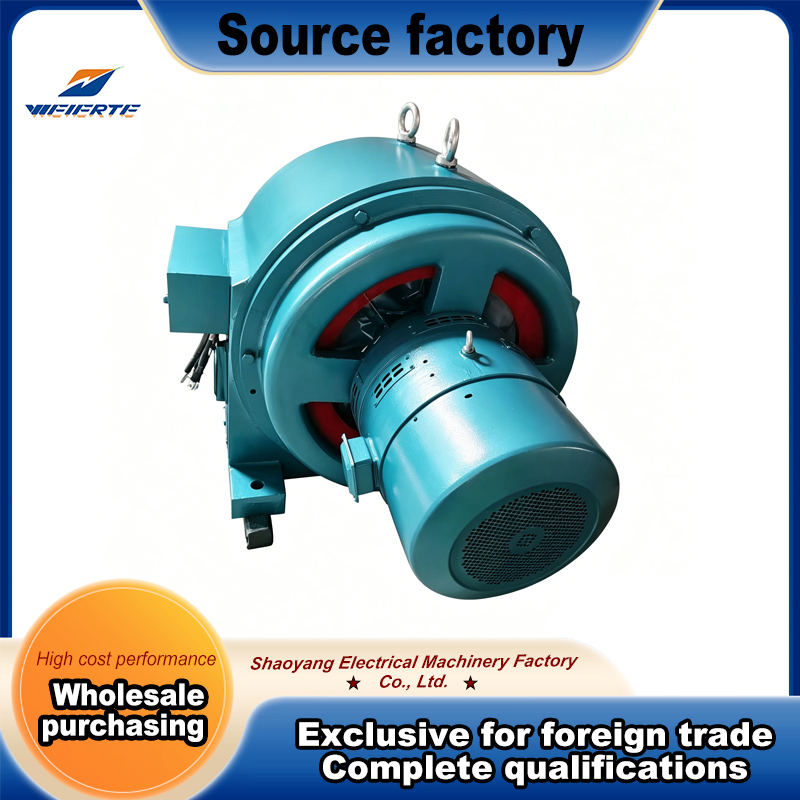

Для схем магутнасцю 40–800 кВт WEIERTE пастаўляе сваю серыю SY у абедзвюх кампазіцыях: ад 4 да 24 полюсаў з наматаным полем з бесщеточным або кантраляваным узбуджаннем для станцый, паралельных сетцы, і шматполюсныя нізкахуткасныя блокі, дзе турбіна не можа быць паскорана. Памер корпуса дасягае 3250, напружанне і частата ствараюцца на заказ пры 50 або 60 Гц, і прымаюцца заказы на асобныя адзінкі — гэта карысна, калі вы замяняеце адну машыну ў існуючай электрастанцыі, а не ствараеце парк.

Адно практычнае папярэджанне аб прамым прывадзе: выбар хуткасці і колькасці полюсаў для працы гідрагенератара з прамым прывадам таксама фіксуе дыяметр ротара, і дыяметр расце з павелічэннем колькасці полюсаў. 48-полюсная машына, якая не можа прайсці праз дзверы электрастанцыі, з'яўляецца вельмі дарагой памылкай - праверце шырыню катлавана і прасвет крана, перш чым здзейсніць, таму WEIERTE запытвае чарцёж макета з памерамі пры кожным запыте на нізкай хуткасці.

✅ Вынік: спачатку супастаўце колькасць полюсаў з хуткасцю турбіны; дадайце скрынку перадач, каб пазбегнуць ротара вялікага памеру.

FAQ

Пытанне: Ці можна генератар з пастаяннымі магнітамі падключыць да сеткі паралельна без інвертара? A: Не. Выхадная напруга і частата адпавядаюць хуткасці ротара, таму PMG патрабуе поўнага пераўтваральніка (або электроннага кантролера нагрузкі па-за сеткай), каб падтрымліваць 50 або 60 Гц. Сінхронная машына ранняга поля з AVR сінхранізуецца непасрэдна, таму большасць падключаных да сеткі станцый магутнасцю больш за 100 кВт усё яшчэ выбіраюць яе.

Пытанне: колькі каштуе выбар па схеме 200 кВт? A: Капітальныя выдаткі генератара павялічваюцца на 10–30% для PMG, а сеткавы пераўтваральнік дадае 15 000–25 000 долараў ЗША. Вось чаму любы сінхронны генератар з генератарам з пастаяннымі магнітамі для мікрагідраэлектрастанцый павінен быць зроблены на аснове гадавых кВт.гадз, а не па названай цане — больш танная машына часта мае большы кошт за 20 гадоў, а дарагая часам ніколі не акупляецца.

Пытанне: ці можна пастаўляць абодва тыпы з напругай, частатой і валам? A: Так. Як вытворца OEM, WEIERTE стварае абодва для 380–690 В, 50 або 60 Гц, са спецыяльнымі валамі, фланцамі і корпусамі IP54–IP55; каманда інжынераў Shaoyang Motor Factory Co., Ltd. разглядае дадзеныя сайта і вяртае прапанову з памерамі, і адзін прататып з'яўляецца звычайнай замовай, а не выключэннем.

CTA: адпраўце свой профіль галавы, патоку і нагрузкі для бясплатнага матчу генератара

Перш чым выбраць тапалогію, абярыце партнёра, які пакажа вам арыфметыку. Адпраўце WEIERTE пяць лікаў — чысты напор, праектны паток, усталяваную магутнасць, сеткавую або пазасеткавую магутнасць і сярэднегадавую напрацоўку гадзін — і каманда інжынераў Shaoyang Motor Factory Co., Ltd. верне адпаведнасць генератара з прыблізнай гадавой энергіяй як для сінхроннага, так і для варыянту з пастаянным магнітам, а таксама прамую заводскую цану для кожнага. Ніякіх абавязацельстваў, тры працоўныя дні, і разліковы ліст застаецца ў вас, нават калі вы купляеце ў іншым месцы.
